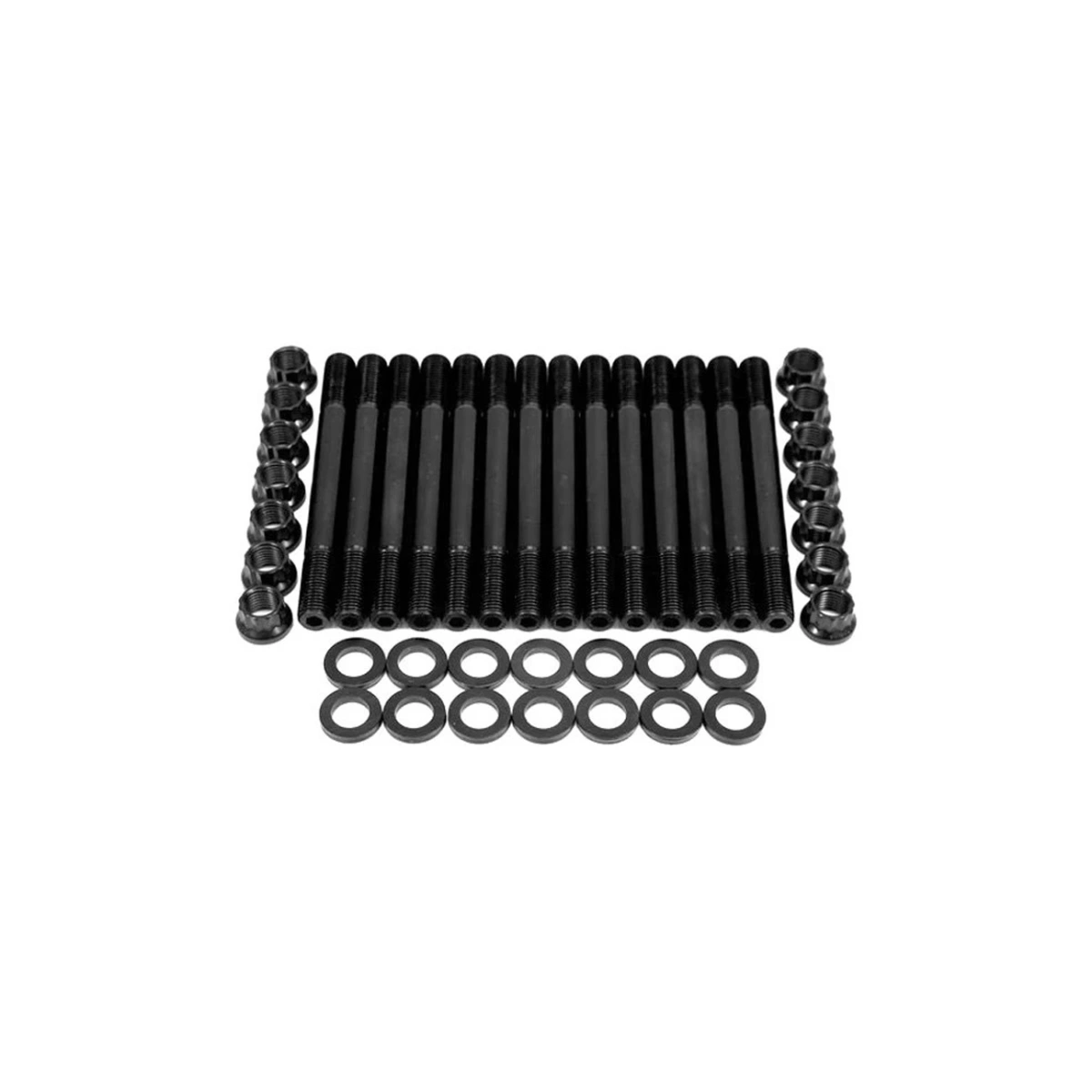

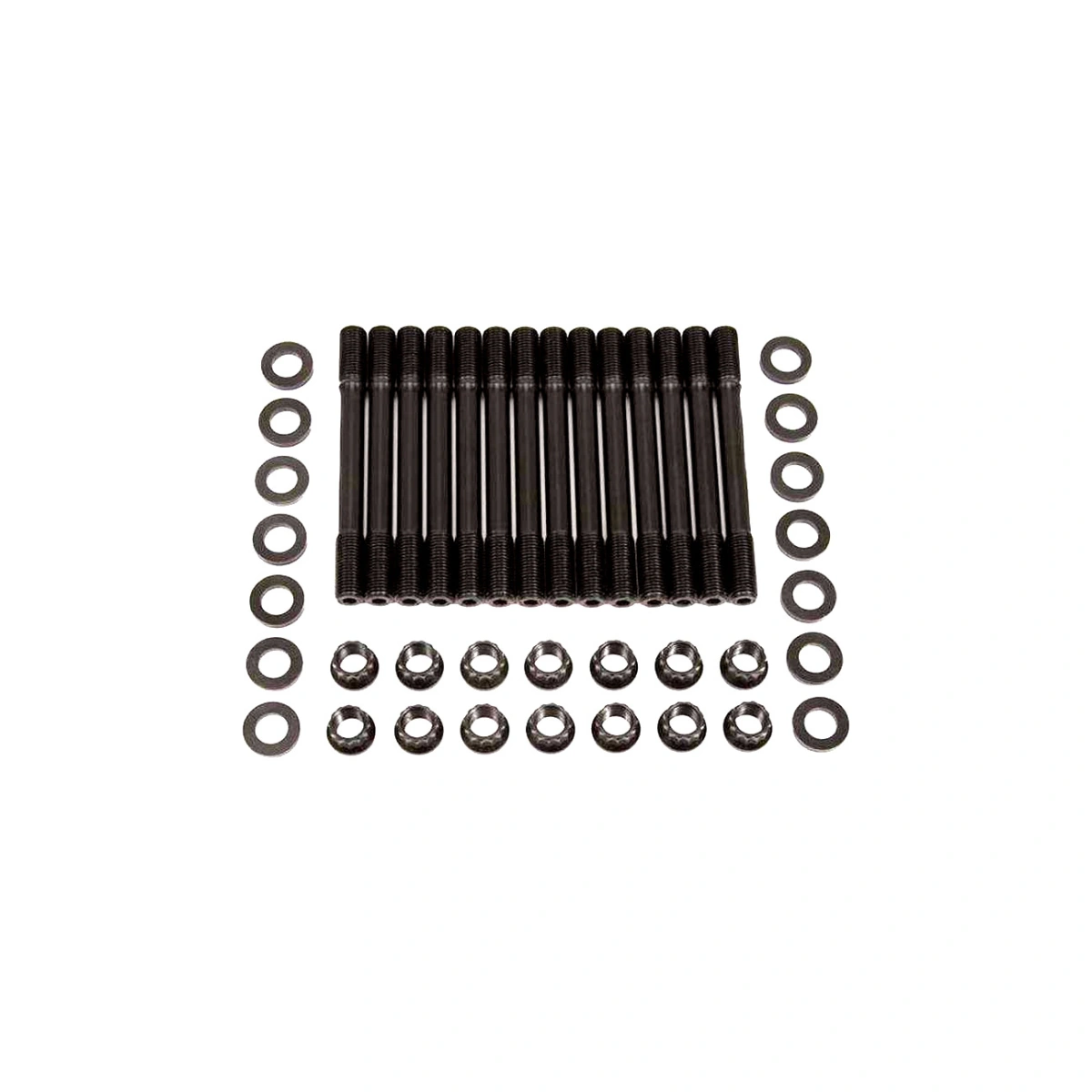

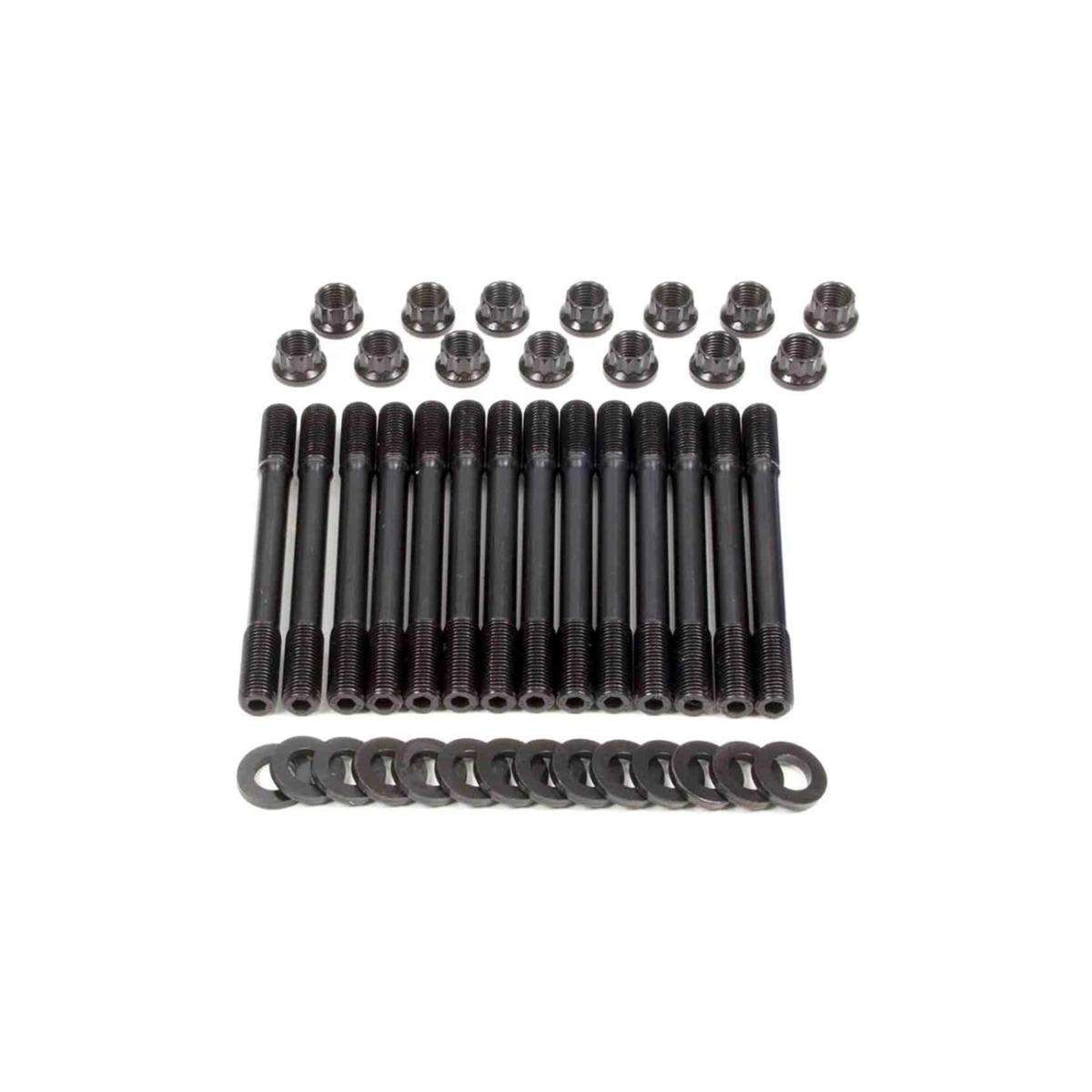

ARP 203-4702 Undercut Silindir Kapağı Saplama Seti - Toyota Supra MK4 A80 2JZ-GE / 2JZ-GTE (1993-1998)

ARP 203-4702 Undercut Silindir Kapağı Saplama Seti – Toyota Supra MK4 A80 2JZ-GE / 2JZ-GTE (1993–1998) | 8740 Krom-Moly | 200.000 PSI | Isıl İşlem Sonrası Diş Açma | 12 Köşeli Somun | 10 Adet Set

ARP 203-4702, Toyota Supra MK4 A80'in 2JZ-GE ve 2JZ-GTE motorlarına yönelik tasarlanmış undercut (daraltılmış gövde) silindir kapağı saplama setidir. 8740 krom-moly çeliğinden imal edilerek 200.000 PSI çekme mukavemetine ısıl işlemle ulaştırılan her saplama; ısıl işlem sonrası diş açma (thread rolling after heat-treat) sayesinde ısıl işlem öncesi diş açmaya kıyasla ~2000 kat daha iyi yorulma dayanımı elde eder. Undercut tasarım; saplamayı boyunca elastik uzama (stretch) için eşit hale getirerek kısa ve uzun saplamalar arasındaki sıkıştırma kuvvetini dengeleme prensibini uygular, conta sıkıştırmasını telafi eder ve conta patlamalarının önüne geçer. Set; 10 adet saplama, 10 adet paralel honlanmış rondelası, 10 adet 12 köşeli somun, ARP moly-lube ve montaj talimatı içerir. Black oxide (siyah oksit) kaplama paslanma direnci sağlar. OEM TTY (Torque-to-Yield) cıvataların kesin yedekidir.

✅ 8740 krom-moly çelik – 200.000 PSI çekme mukavemeti, OEM TTY cıvataların ~2,5–3 katı
✅ Undercut tasarım – saplama boyunca eşit elastik uzama, tutarlı sıkıştırma kuvveti
✅ Isıl işlem sonrası diş açma (thread rolling after heat-treat) – ~2000 kat üstün yorulma dayanımı
✅ Merkez-sız taşlama (centerless grinding) – mükemmel konsantriklik ve doğrusal uyum
✅ 12 köşeli somun – dar alanlarda rahat erişim
✅ Paralel honlanmış rondela – düzgün yük dağılımı ve hassas tork okuma
✅ Black oxide kaplama – korozyon direnci
✅ ARP moly-lube dahil – doğru sıkma torku için gerekli montaj yağı
✅ OEM TTY cıvataların aksine yeniden kullanılabilir – motor revizyonlarında ek maliyet yok
✅ 2JZ-GE ve 2JZ-GTE için tam uyumlu

🚗 Uyumlu Araçlar

🔧 Teknik Detaylar

OEM TTY Cıvata Sorunu – Neden Değiştirilmeli?
Toyota fabrikadan çıkışta motor bloğuna TTY (Torque-to-Yield) cıvata kullanır. TTY cıvatalar, sıkılma sırasında kasıtlı olarak elastik sınırın ötesine geçecek biçimde tasarlanmıştır; bu sayede üretim sürecinde tutarlı conta sıkıştırması sağlanır. Ancak bu uzama geri dönüşsüzdür: bir kez sıkılan TTY cıvata, söküldükten sonra asla yeniden kullanılmamalıdır. Üstelik yıllar içinde titreşim ve termal döngülere maruz kalan eski TTY cıvatalar yorulmuş olup yüksek güç veya boost baskısı altında yeterli sıkıştırma kuvvetini sürdüremeyebilir. 2JZ bazlı yüksek güç projelerinde kafa contası patlamasının en yaygın nedenlerinden biri, yeniden kullanılan veya yorulmuş OEM cıvatalardır.

Undercut Tasarım – Neden Önemli?
Standart bir saplama, gövde boyunca sabit sapa çapına sahiptir. Silindir kapağı monte edildiğinde, conta sıkıştırmasıyla birlikte uzun ve kısa saplamalar arasında elastik uzama farkı oluşur; bu da her saplamaya düşen sıkıştırma kuvvetinin eşit olmamasına yol açar. ARP'ın undercut saplamalarında gövde ortasındaki çap hafifçe azaltılır; bu daraltma bölgesi bir yay gibi davranır ve saplama boyunca uzama miktarını eşitler. Sonuç: tüm saplamalar üzerinde eşit dağılmış, tutarlı sıkıştırma kuvveti. Özellikle yüksek güç ve boost uygulamalarında conta sızdırmazlığını doğrudan iyileştirir.

Isıl İşlem Sonrası Diş Açma – Yorulma Dayanımı
Endüstride yaygın uygulama, diş açma işlemini ısıl işlem öncesinde yapmaktır; bu, takım ömrü açısından daha ekonomik bir yöntemdir. Ancak ısıl işlem sırasında dişler de etkilenerek yüzey sertleşmesi azalır. ARP, her saplamayı önce tam mukavemete ısıl işlemle ulaştırır, ardından diş açar. Bu süreç takım açısından çok daha zorlu ve pahalıdır; ancak diş yüzeyinde sıkıştırılmış gerilim (compressive stress) bırakarak yorulma dayanımını standart yönteme kıyasla ~2000 kat artırır.

Montaj Talimatı – Kritik Adımlar
Saplamalar motor bloğuna parmakla (el momentuyla) sıkılmalıdır; asla saplama somun kilidi (jam nut) kullanarak güçle çekilmemelidir. ARP moly-lube yalnızca somun tarafı dişlerine ve rondela alt yüzeyine uygulanır; blok tarafı dişlerine sızdırmazlık gerektiren pasaj yoksa moly-lube gerekmez. Silindir kapağı saplamalar üzerine yerleştirildikten ve rondela yerleştirilip somun elle sıkıldıktan sonra tork, kademeli olarak 3 geçişte uygulanır: yaklaşık 35 ft-lb → 60 ft-lb → 80–85 ft-lb (moly-lube ile). Motor ilk çalışma döngüsünden sonra mutlaka yeniden torque kontrolü yapılmalıdır.

Yeniden Kullanılabilirlik
ARP saplamalar, OEM TTY cıvataların aksine defalarca söküp takılabilir. Her motor revizyonunda yeni cıvata maliyeti ortadan kalkar; özellikle sık servis gerektiren yarış motorlarında bu büyük pratik ve ekonomik avantaj sağlar. Saplamaların her sökülüşünde dişler ve yüzey görsel olarak kontrol edilmeli, herhangi bir hasar veya bozulma tespit edilmesi halinde yenisiyle değiştirilmelidir.

⚠️ Önemli Notlar:
⚠️ Saplamalar motor bloğuna parmak torkuyla elle sıkılmalıdır — jam nut ile güçle çekmek saplamaya zarar verir
⚠️ ARP moly-lube yalnızca somun tarafı dişlerine ve rondela alt yüzeyine uygulanır — moly-lube kullanırken tork değerleri değişir (motorin yağı ile farklı değer)
⚠️ Sıkma torku kademeli 3 geçişte uygulanmalıdır; tek geçişte tam tork uygulanmamalıdır
⚠️ Motor ilk çalışma döngüsünden sonra saplamalar mutlaka yeniden torque kontrolüne tabi tutulmalıdır
⚠️ Blok dişleri montaj öncesinde tap ile temizlenmeli, delik dibindeki yabancı madde ve yağ temizlenmelidir
⚠️ Blok dişleri su ya da yağ kanalıyla buluşuyorsa saplama blok ucuna uygun iplik sızdırmazlık malzemesi (thread sealant) uygulanmalıdır
⚠️ OEM TTY cıvatalar sökülmüş ise kesinlikle yeniden kullanılmamalıdır

🔄 ARP Toyota 2JZ Silindir Kapağı Saplama / Cıvata Ailesi

📦 Paket İçeriği

🛡️ ARP Hakkında

ARP (Automotive Racing Products), 1968'den bu yana ABD'de yüksek performanslı motor bağlantı elemanları üreten ve dünyanın önde gelen yarış mühendisliği şirketlerinin tamamına yakınının tercih ettiği bir üreticidir. Her saplama "ZERO defect – ZERO failure" kalite standardıyla üretilir; ısıl işlem, taşlama ve diş açma süreçlerinin tamamı ARP'ın kendi tesislerinde gerçekleştirilir. 203-4702, 2JZ bazlı yüksek güç projeleri için motorsport camiasının onlarca yıldır güvendiği standart silindir kapağı saplama setidir.

⚠️ Son Uyarılar:
⚠️ Saplamalar elle parmak torkuyla sıkılmalı; tork somun üzerinden kademeli uygulanmalıdır
⚠️ ARP moly-lube kullanımında tork değeri değişir — kit içindeki talimat sayfası referans alınmalıdır
⚠️ Motor ilk çalışma döngüsünden sonra yeniden tork kontrolü zorunludur
⚠️ Blok dişleri montaj öncesinde mutlaka temizlenmelidir
⚠️ OEM TTY cıvatalar sökülmüşse asla yeniden kullanılmamalıdır
