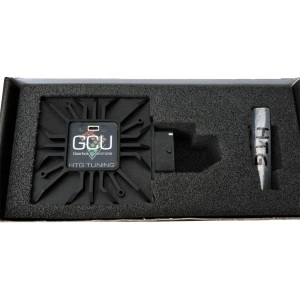

HTG GCU - Gearbox Control Unit (Standalone Şanzıman Kontrol Ünitesi)

HTG GCU - Gearbox Control Unit (Standalone Şanzıman Kontrol Ünitesi)

HTG GCU (Gearbox Control Unit), otomatik şanzımanların performansını maksimuma çıkarmak için tasarlanmış tamamen bağımsız (standalone) bir şanzıman kontrol modülüdür. Orijinal TCM'i (Transmission Control Module) tamamen değiştirerek şanzıman üzerinde tam kontrol sağlar. DCT, DSG, PDK, 8HP, 6HP ve daha fazla şanzıman tipi ile uyumludur. Otomatik öğrenme (AutoLearn) ve kapalı döngü (Closed Loop) teknolojisi sayesinde manuel ayar gerektirmez. Motorsport kalitesinde üretilen HTG GCU, CNC alüminyum kasası ve otomotiv sınıfı komponentleri ile en zorlu koşullarda bile güvenilir performans sunar.

✅ Tamamen standalone (bağımsız) şanzıman kontrol ünitesi
✅ Orijinal TCM'i tamamen değiştirir
✅ AutoLearn / Closed Loop - otomatik öğrenme
✅ Manuel ayar gerektirmez
✅ DCT (BMW), DSG (VW/Audi), PDK (Porsche) uyumlu
✅ 8HP, 6HP, GTronic (Mercedes), NAG şanzıman desteği
✅ Tork konvertörlü otomatik şanzımanlar
✅ 12 valf kontrolü (solenoidal valfler)
✅ Tam basınç kontrolü (pressure control)
✅ Gerçek zamanlı tuning (HTG Suite yazılımı)
✅ Clutch-by-Wire teknolojisi
✅ Trans-Brake fonksiyonu (TCC şanzımanlarda)
✅ Sequential + Auto mod desteği
✅ CNC alüminyum kasa - endüstriyel dayanıklılık
✅ MOLEX konnektör - profesyonel kablolama
✅ CAN Bus iletişim desteği
✅ Motorsport onaylı kalite

Uyumluluk Bilgileri

🔧 Desteklenen Şanzıman Tipleri:

BMW DCT (Dual Clutch Transmission)
🔹 GS7D36SG (M235i, M135i, 335i, 435i vb.)
🔹 GS7D36BG (M2, M3, M4, M5, M6 - Competition modeller)
🔹 GS7D70SG (Yüksek tork kapasitesi)
🔹 1000+ Nm tork kapasitesi (stok kavrama ile)
🔹 RWD (arka itiş) uygulamalar için ideal

VW/Audi DSG (Direct Shift Gearbox)
🔹 DQ250 (6-speed wet clutch DSG)
🔹 DQ500 Gen 1 (7-speed wet clutch DSG)
🔹 DQ500 Gen 2 BOSCH (7-speed wet clutch DSG)
🔹 Lamborghini DL800 (Huracan vb.)
🔹 Yüksek performans VAG modeller

Porsche PDK (Porsche Doppelkupplung)
🔹 7DT 7-speed PDK
🔹 911, Cayman, Boxster modelleri
🔹 Motorsport uygulamaları

ZF 8HP / 6HP (Tork Konvertörlü Otomatik)
🔹 8HP45, 8HP50, 8HP55, 8HP70, 8HP75, 8HP90
🔹 8HP90A (yüksek tork versiyonu)
🔹 6HP19, 6HP21, 6HP26, 6HP28, 6HP32
🔹 BMW, Audi, Jaguar, Land Rover, RAM uygulamaları

ZF 9HP (9-speed Automatic)
🔹 9HP48, 9HP50
🔹 FWD/AWD platformlar

Mercedes GTronic / NAG
🔹 7G-Tronic (722.9)
🔹 9G-Tronic (725.0)
🔹 NAG1, NAG2 serisi

Diğer Şanzımanlar
🔹 Ford R series (10R80 vb.)
🔹 GM L series (10L80, 10L90 vb.)
🔹 Aisin A650E, A960E
🔹 Tremec TR9080
🔹 Ford 6R80
🔹 GETRAG 6DCT470

⚙️ Engine Swap Uygulamaları:
✅ 2JZ + DSG / DCT / 8HP
✅ LS (GM V8) + 8HP / 10R80
✅ K20 / K24 (Honda) + DCT
✅ Barra (Ford I6) + 8HP
✅ RB26 (Nissan) + DCT / 8HP
✅ VQ35 / VQ37 (Nissan) + 8HP
✅ Her motor + Her şanzıman kombinasyonu

Teknik Özellikler

Marka: HTG Electronics (Polonya)
Ürün: GCU - Gearbox Control Unit
Tip: Standalone Şanzıman Kontrol Modülü
Valf Kontrolü: 12 Kanal (Solenoidal Valfler)
Çalışma Modu: AutoLearn / Closed Loop
Konnektör: MOLEX Professional (crimp terminaller dahil)
Kasa: CNC Alüminyum (Endüstriyel Dayanıklılık)
Komponentler: Otomotiv Sınıfı (Automotive Grade)
Yazılım: HTG Suite (Windows - Gerçek Zamanlı Tuning)
İletişim: CAN Bus / Analog / Dijital
Güç Kaynağı: 12V Araç Elektriği
Çalışma Sıcaklığı: -40°C ile +85°C
Ağırlık: ~500 gram
Boyutlar: Kompakt tasarım (motor bölmesine uygun)
Üretim: Polonya 🇵🇱
Garanti: HTG Electronics Garantisi

HTG GCU Teknolojisi

AutoLearn / Closed Loop Sistemi: HTG GCU'nun en devrim niteliğindeki özelliği, tamamen otomatik öğrenen kapalı döngü sistemidir. Geleneksel TCM'lerde her vites değişimi için manuel olarak basınç eğrileri, zamanlamalar ve kavrama crossover noktaları ayarlanması gerekir. HTG GCU ise her vites değişimini analiz eder, değerlendirir ve bir sonraki vites değişiminde daha iyi performans için otomatik olarak kendini optimize eder. Bu sistem sayesinde:

🔹 Sıfır manuel tuning gereksinimi: Kullanıcı sadece hedef davranışı belirler (örneğin: agresif / konforlu), GCU geri kalanını halleder
🔹 Sürekli iyileşme: Araç kullanıldıkça vites değişimleri daha da pürüzsüz hale gelir
🔹 Adaptif davranış: Motor gücü artırıldığında veya kavrama yenilendiğinde GCU otomatik olarak yeni koşullara adapte olur
🔹 Yük bazlı optimizasyon: Her tork seviyesinde farklı davranış - düşük yükte konforlu, yüksek yükte agresif

Tam Basınç Kontrolü (Full Pressure Control): HTG GCU, şanzımandaki her solenoidal valf üzerinde hassas kontrol sağlar. Orijinal TCM'lerin fabrika güvenlik limitleri yoktur. Kullanıcı:

🔹 Kavrama basıncını istediği seviyeye ayarlayabilir (yüksek güç uygulamaları için)
🔹 Vites değişim hızını belirleyebilir (0-300ms arası)
🔹 Vites değişim sertliğini özelleştirebilir (yumuşak / keskin)
🔹 Kavrama crossover noktalarını optimize edebilir (güç kaybı minimizasyonu)
🔹 Otomatik mod vites değişim noktalarını ayarlayabilir (ekonomik / performans)
🔹 Rev-match (devir eşleştirme) agresifliğini kontrol edebilir

Clutch-by-Wire Teknolojisi: Otomatik şanzımanlarda kavrama pedalı kullanma imkanı! HTG GCU, kullanıcının bir buton veya potansiyometre (analog kavrama pedalı) ile kavrama kontrolünü override (geçersiz kılma) etmesine izin verir. Bu özellik:

🔹 Manuel kontrol özgürlüğü: İstediğiniz anda kavrama kontrolünü elinize alın
🔹 Drift uygulamaları: Arka tekerlekleri kilitlemeden kavrama salma
🔹 Launch control: Tam kontrollü start yapma
🔹 Burnout modu: Kavrama ile lastik yakma kontrolü
🔹 Hassas manevra: Dar alanlarda milimetrik hareket

Örnek senaryo: Drift yaparken otomatik şanzıman drift sırasında istenmeyen vites değişimi yapabilir. Clutch-by-Wire ile sürücü kavrama pedalına basarak vites değişimini engelleyebilir ve tam kontrolü elinde tutabilir.

Trans-Brake Fonksiyonu: Tork konvertörlü şanzımanlarda (8HP, 6HP, GTronic vb.) kullanılabilen Trans-Brake, drag racing için kritik bir özelliktir:

🔹 Şanzımanı kilitleme: Araç yerinde kalırken motor boost yapar
🔹 Ön yükleme: Drivetrain ön yüklenir, tekerlek spin kaybı minimize olur
🔹 Güçlü launch: Trans-Brake bırakıldığında maksimum tork anında tekerleklere aktarılır
🔹 Tutarlı startlar: Her start aynı boost basıncı ve tork ile yapılır

Trans-Brake, 1/4 mil drag yarışlarında 0.1-0.3 saniye avantaj sağlayabilir.

Sequential + Auto Mod: HTG GCU iki farklı çalışma moduna sahiptir:

🏁 Sequential Mod (Manuel): Paddle shifter veya vites kolu ile manuel vites kontrolü. Her vites değişimini sürücü belirler. Pist kullanımı ve agresif sürüş için idealdir. Motor koruma limitleri aktiftir (over-rev protection).

🚗 Auto Mod (Otomatik): GCU otomatik olarak vites değişimi yapar. Kullanıcı vites değişim noktalarını (shift points) özelleştirebilir. Şehir içi kullanım ve konforlu seyahat için idealdir. Kick-down fonksiyonu mevcuttur.

Modlar arasında geçiş, sürüş sırasında anında yapılabilir (tipik olarak bir buton veya paddle shifter kombinasyonu ile).

CNC Alüminyum Kasa: HTG GCU, CNC tezgahında işlenmiş alüminyum kasa ile korunur. Bu profesyonel kasa:

🔹 Mekanik hasarlara karşı koruma sağlar (titre şim, darbe, düşme)
🔹 Isı dağılımını optimize eder (pasif soğutma)
🔹 EMI/RFI elektromanyetik parazite karşı ekranlama yapar
🔹 Motorsport ortamında kullanıma uygundur (rally, circuit, drag)
🔹 Profesyonel görünüm ve dayanıklılık sunar

Otomotiv Sınıfı Komponentler: HTG GCU, havacılık ve motorsport standardında otomotiv sınıfı elektronik komponentler ile üretilir:

🔹 Geniş sıcaklık aralığı (-40°C ile +85°C)
🔹 Titre şim dayanıklılığı (motorsport testi geçmiş)
🔹 Nem ve su sıçramasına karşı koruma
🔹 Uzun ömürlü (10+ yıl kullanım ömrü)
🔹 Yüksek güvenilirlik (MTBF > 50,000 saat)

HTG Suite Yazılımı

Gerçek Zamanlı Tuning Arayüzü: HTG Suite, Windows tabanlı profesyonel tuning yazılımıdır. Kullanıcı dostu arayüzü ile:

🖥️ Canlı veri izleme: Tüm şanzıman parametrelerini gerçek zamanlı görüntüleme
🖥️ Grafiksel düzenleme: Basınç eğrileri, zamanlamalar, tablolar grafik üzerinden düzenleme
🖥️ Preset kütüphanesi: Popüler motor ve şanzıman kombinasyonları için hazır ayarlar
🖥️ Veri loglama: Her vites değişimini kaydetme ve analiz etme
🖥️ Diagnostics (teşhis): Sorun tespiti ve hata kodu okuma
🖥️ Firmware güncelleme: HTG'nin sürekli geliştirdiği yeni özellikler

Preset Şanzıman Listeleri: HTG Suite, en popüler şanzımanlar için ön tanımlı ayarlarla gelir. Kullanıcı sadece şanzıman tipini seçer, GCU otomatik olarak doğru valf konfigürasyonunu, basınç limitlerini ve zamanlamaları yükler. Desteklenen preset'ler sürekli genişlemektedir.

ECU Entegrasyonu: HTG GCU, standalone ECU'lar (MoTeC, Haltech, Link, AEM, Syvecs vb.) ile CAN Bus üzerinden haberleşir. ECU'dan aldığı veriler:

🔗 Motor RPM (devir)
🔗 Motor yükü (load / MAP / TPS)
🔗 Motor sıcaklığı
🔗 Tork değeri (hesaplanan veya ölçülen)
🔗 Cruise control komutu
🔗 Launch control aktivasyonu

Bu entegrasyon sayesinde GCU, motor koşullarına göre şanzıman davranışını optimize eder.

Kullanım Alanları

🏁 Motorsport / Yarış Araçları:
HTG GCU, profesyonel motorsport takımları tarafından Formula Drift, Time Attack, Circuit Racing, Drag Racing gibi yarışlarda kullanılır. Avantajları:

🏆 Vites değişim hızı optimizasyonu (0.05-0.15 saniye aralığı)
🏆 Vites değişiminde güç kesintisini minimuma indirme
🏆 Tur sürelerinde kazanç (her vites değişiminde 0.1-0.3 saniye)
🏆 Kavrama ömrünü uzatma (hassas basınç kontrolü)
🏆 Paddle shifter entegrasyonu
🏆 Pist koşullarına hızlı adaptasyon

🔧 Engine Swap Projeleri:
HTG GCU, farklı üreticilerden motor ve şanzıman kombinasyonlarını mümkün kılar. En popüler kombinasyonlar:

🔩 2JZ-GTE + BMW DCT: Toyota'nın efsanevi 2JZ motoru ile BMW'nin hızlı DCT şanzımanı. Drift araçları için ideal.
🔩 LS V8 + ZF 8HP: GM LS motorunun torku ile ZF 8HP'nin verimliliği. Muscle car ve truck swap'leri.
🔩 K20/K24 + DSG: Honda K serisi motorların yüksek devir performansı ile VW DSG. Hafif ön çeker projeler.
🔩 RB26DETT + 8HP: Nissan GT-R motorunun gücü ile modern 8-ileri otomatik konfor.
🔩 Barra Turbo + 8HP: Ford Avustralya'nın güçlü I6 motoru ile ZF 8HP. G-Body swap projeleri.

Örnek proje: BMW E46 kasa + 2JZ motor + BMW DCT şanzıman. Fabrika BMW motorunun yerini 1000+ HP 2JZ alır, DCT HTG GCU ile kontrol edilir. Bu kombinasyon hem günlük kullanım hem de pist performansı sağlar.

💨 Drift / Drag Racing:
Drift ve drag araçları, şanzımandan özel gereksinimler talep eder:

🌪️ Drift: Clutch-by-Wire ile kavrama kontrolü, Sequential mod ile hızlı vites değişimi, vites değişimi sırasında güç kesintisini engelleme (power-shifting)
🚀 Drag: Trans-Brake ile güçlü start, 1-2 vites değişiminde full power shift, paddle shifter ile manual control, launch control entegrasyonu

🚗 Performans Sokak Araçları:
HTG GCU, sokak araçlarında da kullanılabilir. Avantajları:

⚡ OEM TCM limitlerini aşma (güç yükseltmeleri için)
⚡ Daha hızlı ve keskin vites değişimleri
⚡ Sequential mod ile manuel kontrol keyfi
⚡ Auto mod ile konforlu günlük kullanım
⚡ Şanzımanın ömrünü uzatma (optimize edilmiş basınçlar)

⚙️ Özel Uygulamalar:
🔹 Off-road araçlar (crawl modu, manuel vites kontrolü)
🔹 Ticari araçlar (dayanıklılık optimizasyonu)
🔹 Klasik araç restorasyonları (modern şanzıman entegrasyonu)
🔹 Show araçları (paddle shifter, özel davranışlar)

Montaj ve Kurulum

Profesyonel Kurulum Gereksinimi: HTG GCU montajı, ileri seviye otomotiv elektrik ve şanzıman bilgisi gerektirir. Önerilen montaj süreci:

1. Hazırlık Aşaması:
🔧 Şanzıman ve motor tipinin belirlenmesi
🔧 HTG Suite yazılımının indirilmesi ve kurulması
🔧 Doğru preset'in seçilmesi (eğer mevcut değilse HTG desteğine başvurma)
🔧 Gerekli kablolama şemasının indirilmesi

2. Mekanik Montaj:
🔧 Orijinal TCM'in fiziksel olarak çıkarılması (opsiyonel - paralel çalışma da mümkün)
🔧 HTG GCU'nun motor bölmesine montajı (titre şim ve ısıdan uzak nokta)
🔧 GCU'nun sağlam bir zemine vidalanması (M4 vidalar ile)

3. Elektriksel Bağlantı:
🔧 Şanzıman mekatroniğine bağlantı: Tüm solenoidal valfler, basınç sensörleri, hız sensörleri HTG GCU'ya bağlanır
🔧 Motor ECU'ya CAN Bus bağlantısı: RPM, yük, tork verisi alınır
🔧 Güç kaynağı: 12V switched power (kontak ile açılıp kapanan)
🔧 Topraklama: Batarya negatif direkt bağlantı (parazit önleme)
🔧 Vites seçici: Otomatik vites kolu veya paddle shifter bağlantısı
🔧 Clutch-by-Wire: Eğer kullanılacaksa, kavrama pedalı veya buton bağlantısı

HTG, popüler şanzımanlar için hazır kablo tesisatı (wiring loom) hizmeti sunmaktadır. Alternatif olarak kullanıcı kendi tesisatını yapabilir (MOLEX crimp terminaller ürünle birlikte gelir).

4. Yazılım Konfigürasyonu:
💻 HTG Suite yazılımının açılması
💻 GCU'ya USB veya WiFi üzerinden bağlanma
💻 Şanzıman tipinin seçilmesi (preset yükleme)
💻 Motor ECU CAN protokolünün konfigüre edilmesi
💻 Valf adaptasyonunun yapılması (OUTPUTS adaptation)
💻 Şanzıman adaptasyonunun yapılması (TRANSMISSION adaptation)

Adaptasyon işlemleri, şanzımanın çalışma sıcaklığında (60-80°C) yapılmalıdır.

5. İlk Test ve Tuning:
🚗 Güvenli bir alanda (kapalı otopark / test pisti) ilk sürüş
🚗 AutoLearn'in çalışmasına izin verme (ilk 50-100 km önemlidir)
🚗 Düşük yükte (light load) vites değişimlerini test etme
🚗 Orta ve yüksek yüklerde vites değişimlerini gözlemleme
🚗 Gerekirse hedef davranışı (CL target) ayarlama

6. İleri Seviye Tuning (Opsiyonel):
⚙️ Basınç eğrilerinin manuel optimizasyonu
⚙️ Vites değişim zamanlamalarının ince ayarı
⚙️ Launch control parametrelerinin belirlenmesi
⚙️ Trans-Brake basınçlarının kalibrasyonu

Montaj Süresi: Deneyimli bir teknisyen için 8-16 saat (şanzıman tipine bağlı)

Önemli Notlar ve Uyarılar

⚠️ Profesyonel Kurulum Zorunludur: HTG GCU, DIY (kendin yap) ürünü değildir. Yanlış kablolama şanzımana kalıcı hasar verebilir. Mutlaka deneyimli bir tuner veya HTG yetkili kurulum partneri tarafından monte edilmelidir.

⚠️ Şanzıman Mekanik Durumu: HTG GCU, şanzımanın mekanik sorunlarını çözemez. Montaj öncesi şanzımanın sağlıklı olduğundan emin olun. Aşınmış kavramalar, hasarlı dişliler veya sızdıran contalar önce onarılmalıdır.

⚠️ Motor ECU Uyumluluğu: GCU'nun tam performans gösterebilmesi için motor ECU'sundan tork verisi alması gerekir. Eğer ECU tork verisi göndermiyorsa, HTG'nin ""Fuel Model"" hesaplama stratejisi kullanılmalıdır.

⚠️ Kablolama Kritik Öneme Sahiptir: Kötü kablolama, sinyal paraziti, yanlış topraklama veya yetersiz kablo kalınlığı sorunlara yol açar. HTG'nin kablo tesisatı rehberlerine harfiyen uyulmalıdır.

⚠️ Firmware Güncellemeleri: HTG düzenli olarak firmware güncellemeleri yayınlar (yeni özellikler, hata düzeltmeleri). Güncellemeleri takip edin ve gerektiğinde güncelleyin.

⚠️ Garanti Koşulları: GCU'nun garanti kapsamı, önerilen kurulum prosedürlerine uyulması ve ürünün amacına uygun kullanılması koşuluna bağlıdır. Yanlış kullanım, aşırı voltaj, su hasarı garanti kapsamı dışındadır.

⚠️ Yasal Sorumluluk: HTG GCU motorsport ve off-road kullanımı için tasarlanmıştır. Karayolu kullanımında yasal düzenlemeler ülkeye göre değişir. Kullanıcı yerel yasalara uymaktan sorumludur.

Alternatif Ürünler ve Kıyaslamalar

HTG GCU vs. Diğer Standalone TCM'ler:

🔹 Motec M150 TCM: Üst segment profesyonel motorsport odaklı, çok kapsamlı loglama, yüksek maliyet
🔹 Haltech TCU: Orta segment, Haltech ECU entegrasyonu güçlü, sınırlı şanzıman desteği
🔹 Link G4X Fury: Orta segment, kullanıcı dostu, DCT/DSG odaklı
🔹 HTG GCU: Ekonomik segment, geniş şanzıman desteği, AutoLearn avantajı, topluluk desteği

HTG GCU'nun en büyük avantajı performans/maliyet oranıdır. Motorsport kalitesinde bir TCM'i uygun fiyat ile sunması, hobi kullanıcıları ve küçük bütçeli yarış takımları için erişilebilir kılar.

HTG GCU vs. Modifiye Edilmiş OEM TCM:
Bazı tunerlar, orijinal TCM'leri modifiye eder (firmware hack, soket modifikasyonu). Bu yaklaşımın dezavantajları:

❌ Sınırlı özelleştirme (fabrika yazılımının sınırları içinde)
❌ Güncelleme desteği yok
❌ Engine swap'lerde kullanılamaz (ECU entegrasyonu zor)
❌ AutoLearn/Closed Loop yok

HTG GCU'nun avantajları:

✅ Sınırsız özelleştirme
✅ Düzenli firmware güncellemeleri
✅ Her motor/şanzıman kombinasyonu ile çalışır
✅ AutoLearn ile kolay kurulum

Başarı Hikayeleri

Formula Drift Takımları: Birçok profesyonel drift takımı HTG GCU kullanır. Örneğin 1000+ HP 2JZ motorlu BMW E36/E46 drift araçları, BMW DCT ile donatılmış ve HTG GCU ile kontrol edilmektedir. Sürücüler, vites değişim hızının ve güvenilirliğin rekabette fark yarattığını belirtmektedir.

Time Attack Rekorları: Avrupa ve ABD'de Time Attack serisinde yarışan birçok araç HTG GCU kullanmaktadır. ZF 8HP şanzıman ile donatılmış LS motor swaplı araçlar, tur rekorları kırmaktadır.

Drag Racing: 1/4 mil yarışlarında Trans-Brake fonksiyonu büyük avantaj sağlar. HTG GCU kullanan drag araçları, tutarlı startlar sayesinde ET (elapsed time) sürelerini iyileştirmektedir.

Sokak Araçları: Binlerce hobi kullanıcısı, günlük kullandığı aracına HTG GCU monte etmiştir. VW Golf R, BMW M2, Audi S3 gibi araçlarda DSG/DCT performansını maksimuma çıkarmak için kullanılmaktadır.

Sonuç

HTG GCU (Gearbox Control Unit), otomatik şanzıman kontrolünde devrim yaratan bir teknolojidir. Tamamen standalone tasarımı, geniş şanzıman desteği, AutoLearn/Closed Loop sistemi ile motorsport ve performans otomobil dünyasında benzersiz bir konuma sahiptir.

HTG GCU'nun hedef kitlesi:

🎯 Motorsport takımları: Profesyonel yarış ekipleri için güvenilir ve hızlı TCM çözümü
🎯 Engine swap meraklıları: Farklı üreticilerden motor/şanzıman birleştirmek isteyenler
🎯 Drift/Drag yarışçıları: Trans-Brake, Clutch-by-Wire gibi özel fonksiyonlar arayanlar
🎯 Performans tuning şirketleri: Müşterilerine şanzıman tuning hizmeti sunmak isteyenler
🎯 Hobi kullanıcıları: Kendi aracında şanzıman performansını maksimuma çıkarmak isteyenler

HTG Electronics'in Polonya'da tasarlayıp ürettiği bu ürün, otomotiv elektronik alanındaki deneyimin ürünüdür. Dünya çapında binlerce kullanıcısı, aktif geliştirici desteği ve sürekli büyüyen topluluk ile HTG GCU, standalone TCM pazarının en güçlü oyuncularından biridir.
