ACL 6B8100HX-STD Race Series Biyel Yatağı - Toyota 1JZ-GE - 1JZ-GTE - 2JZ-GE - 2JZ-GTE - Ekstra Yağ Boşluklu (HX)

ACL 6B8100HX-STD Race Series Biyel Yatağı – Toyota 1JZ-GE / 1JZ-GTE / 2JZ-GE / 2JZ-GTE | Standart Çap | Ekstra Yağ Boşluklu (HX) | Trimetal

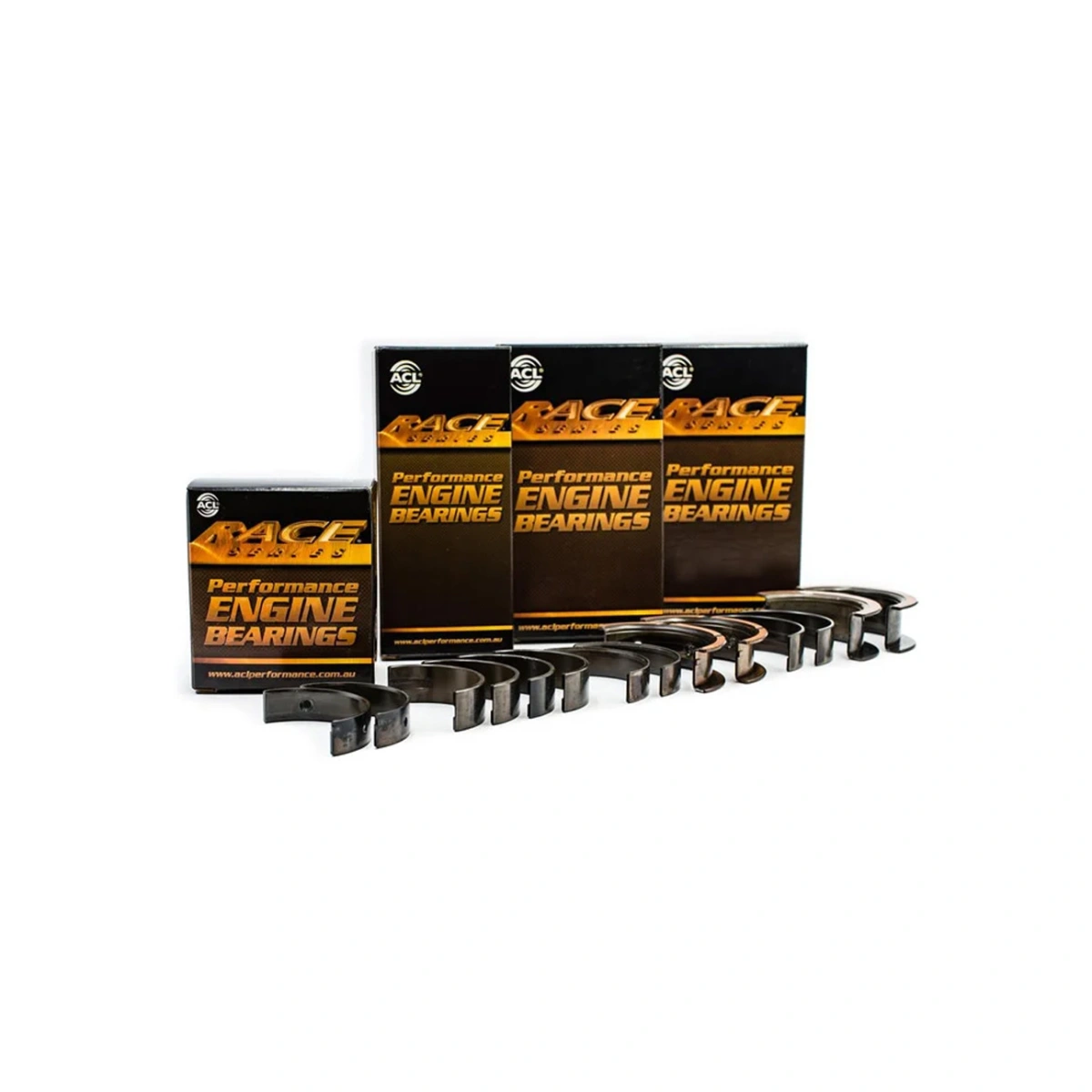

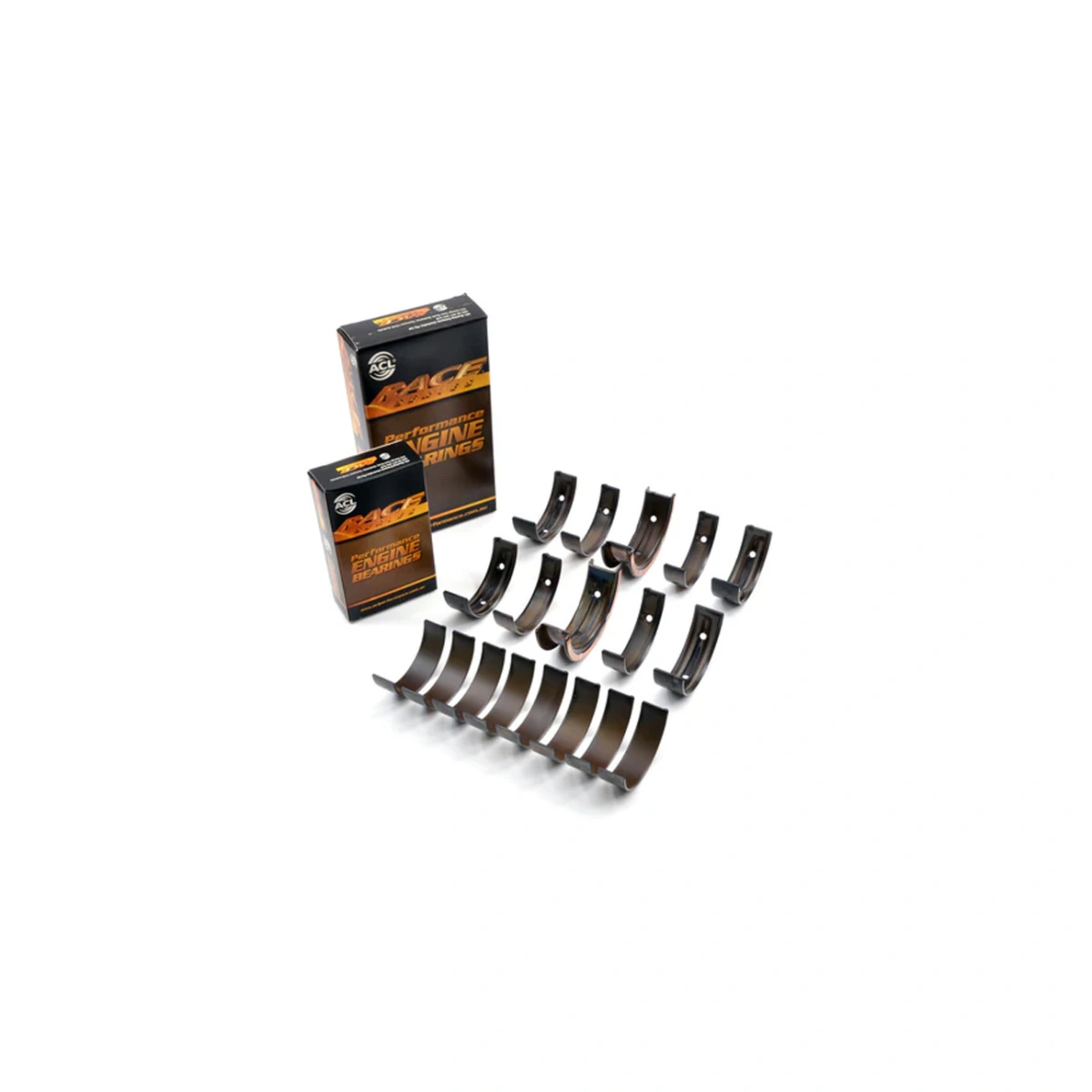

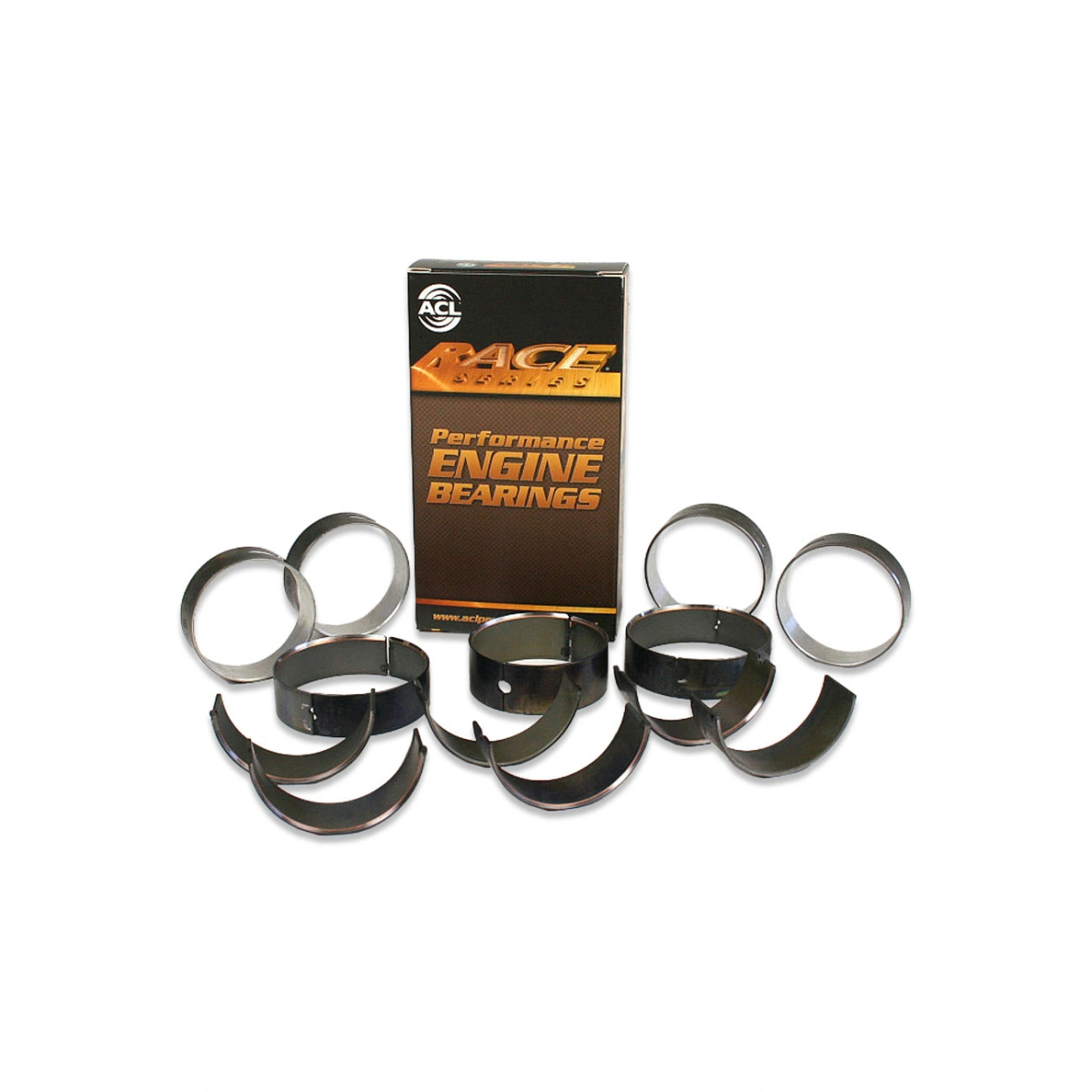

ACL 6B8100HX-STD, Toyota 1JZ ve 2JZ serisi sıralı 6 silindirli motorlar için üretilmiş Race Series trimetal biyel yatağı setidir. Standart krank mili çapı için tasarlanmış olup HX versiyonu standart H-STD'ye kıyasla +0,025 mm (0,001") ekstra yağ boşluğu sunar. Bu ekstra boşluk; krank mili yüzey işlemesi (polaj) sonrasında veya yüksek devirli / yüksek güçlü uygulamalarda yağ filminin optimum kalınlıkta oluşmasını sağlamak amacıyla tercih edilir. F781 Trimetal yapısı; çelik sırt (steel back), bakır-kurşun ara katman (copper-lead intermediate layer) ve yüksek dayanımlı kaplama tabakasından oluşur. Set 6 adet yatak yarımı içerir; 6 silindirli motor için komple biyel yatağı setini oluşturur.

✅ F781 Trimetal yapı – çelik sırt + bakır-kurşun ara katman + yüksek dayanımlı kaplama
✅ HX – +0,025 mm (0,001") ekstra yağ boşluğu
✅ Yüksek mukavemetli ince kaplama tabakası – gelişmiş yorulma dayanımı
✅ Sertleştirilmiş çelik sırt – yatak yüzeyinin ve konut tutunmasının iyileştirilmesi
✅ Artırılmış crush (sıkışma) değeri – konutte güvenli oturma
✅ Arka yüzeyde flaş kaplama yok – gelişmiş ısı iletimi ve konut kavraması
✅ Artırılmış eksantriklik – yüksek devirde silindir deformasyonunu telafi eder
✅ Dar duvar toleransları – tutarlı yağ boşluğu kontrolü
✅ Büyük havya yarıçapına uyumlu genişletilmiş ID pahı
✅ 1JZ-GE, 1JZ-GTE, 2JZ-GE ve 2JZ-GTE tüm versiyonlarla uyumlu
✅ "SIFIR kusur – SIFIR hata" kalite standardı

🚗 Uyumlu Motorlar ve Araçlar

🔧 Teknik Detaylar

HX Versiyonu – Ekstra Yağ Boşluğu Ne Zaman Gerekir?
ACL Race Series yatak kodu sonundaki HX harfi, standart H-STD versiyonuna göre +0,025 mm (+0,001") ekstra yağ boşluğu sağlandığını belirtir. HX versiyonunda maksimum dikey yağ boşluğu 0,090 mm'ye çıkar (H-STD'de 0,065 mm'dir). Bu ekstra boşluk şu durumlarda tercih edilir: krank mili yüzeyi polaj işlemi gördüğünde yağ filmi kalınlığını dengelemek için; düşük viskoziteli sentetik yağ kullanılan yüksek devirli / yüksek güçlü uygulamalarda yeterli yağ akışını sağlamak amacıyla; yüksek sıcaklık koşullarında termal genleşme nedeniyle oluşabilecek boşluk azalmasını telafi etmek için. 1JZ ve 2JZ platformunda 600 HP üzeri motor yapılarında HX versiyonu yaygın olarak tercih edilmektedir. Krank mili herhangi bir işlem görmemiş ve standart boyutlardaysa H-STD yeterlidir.

F781 Trimetal Yapı
ACL Race Series yatak seti üç katmanlı F781 Trimetal yapıdan üretilmektedir: en altta sertleştirilmiş çelik sırt, ortada bakır-kurşun ara katman ve en üstte yüksek dayanımlı ince kaplama tabakası yer alır. Çelik sırt; yatak yarımının biyel koluna sağlam oturmasını ve yüksek devirde tutunma kaybı yaşanmamasını sağlar. Arka yüzeyde flaş kaplama uygulanmamıştır; bu sayede yatak ile biyel kolu arasındaki ısı iletimi ve mekanik kavrama artırılmıştır.

Artırılmış Eksantriklik ve Dar Toleranslar
Yatak yarımları, yüksek devirde biyel kolu konusunda oluşan oval deformasyonu (bore distortion) telafi edecek şekilde artırılmış eksantriklik profiliyle tasarlanmıştır. Bu özellik, yüksek devirli çalışma koşullarında hidrodinamik yağ filminin daha kolay oluşmasını sağlar. Dar duvar toleransları, montaj sonrası yağ boşluğunun hassas ve tutarlı kalmasını güvence altına alır.

Büyük Havya Yarıçapı Pahı
Yatak yarımlarının iç kenar pahları (ID chamfer), performans krank millerinde sıkça kullanılan büyük havya yarıçapını karşılayacak şekilde genişletilmiştir. Bu yapı, büyük havyalı krank millerinde yatak kenarı ile krank mili geçiş bölgesi arasında temas oluşmasını önler.

⚠️ Önemli Notlar:
⚠️ HX versiyonu standart krank çapı için tasarlanmıştır; 0,25 mm taşlanmış krank için 6B8100H-0.25 versiyonu tercih edilmelidir
⚠️ Krank mili boyutları ve yağ boşlukları montaj öncesi mutlaka mikrometre ile ölçülmelidir
⚠️ 1JZ-GTE ve 2JZ-GTE motorlarda yatak değişimi sonrası yağ sistemi basıncı kontrol edilmelidir
⚠️ Profesyonel motor ustası tarafından montajı zorunludur

🔄 Çapraz Referans / Ürün Ailesi

📦 Paket İçeriği

🛡️ ACL Performance Hakkında

ACL (Atlantic Components Limited), Avustralya merkezli ve dünya genelinde motor yatakları alanında önde gelen üreticilerden biridir. Race Series ürünler; yüksek devirli, yüksek güçlü ve turbo uygulamalar için standart OEM yatak setlerinin üzerinde performans ve dayanım sağlayacak şekilde özel olarak geliştirilmiştir. F781 Trimetal yapısı, 1JZ ve 2JZ platformunda 1000 HP'nin üzerinde güç üreten yapılarda da güvenle kullanılmaktadır.

⚠️ Son Uyarılar:
⚠️ Toyota 1JZ-GE, 1JZ-GTE, 2JZ-GE ve 2JZ-GTE motorlarla uyumludur
⚠️ Standart krank mili çapı için tasarlanmıştır; taşlanmış krank mili boyutuna göre farklı versiyon seçilmelidir
⚠️ Profesyonel montaj zorunludur
⚠️ Bir kez kullanılmış yataklar iade edilemez
